Termékjellemzők

• Jó állapotú berendezés
• Évjárat: 2015 augusztus (beüzemelés 2016 évvége)

Műszaki adatok

• Munkaszélesség (125 mm-es szerszámátmérőnél): 20 - 230 mm
• Munkamagasság (125 mm-es szerszámátmérőnél): 8 - 120 mm
• 6 db standard előtoló henger felülről
• 2 db meghajtott henger az asztalban
• Minden kijelző mm osztású
• Minden tengelyátmérő: 40 mm

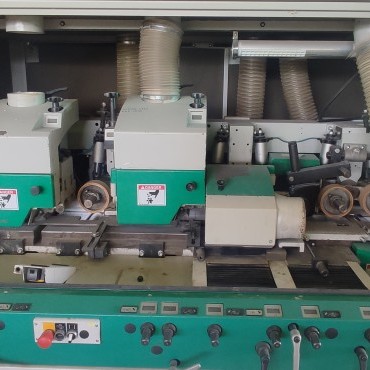

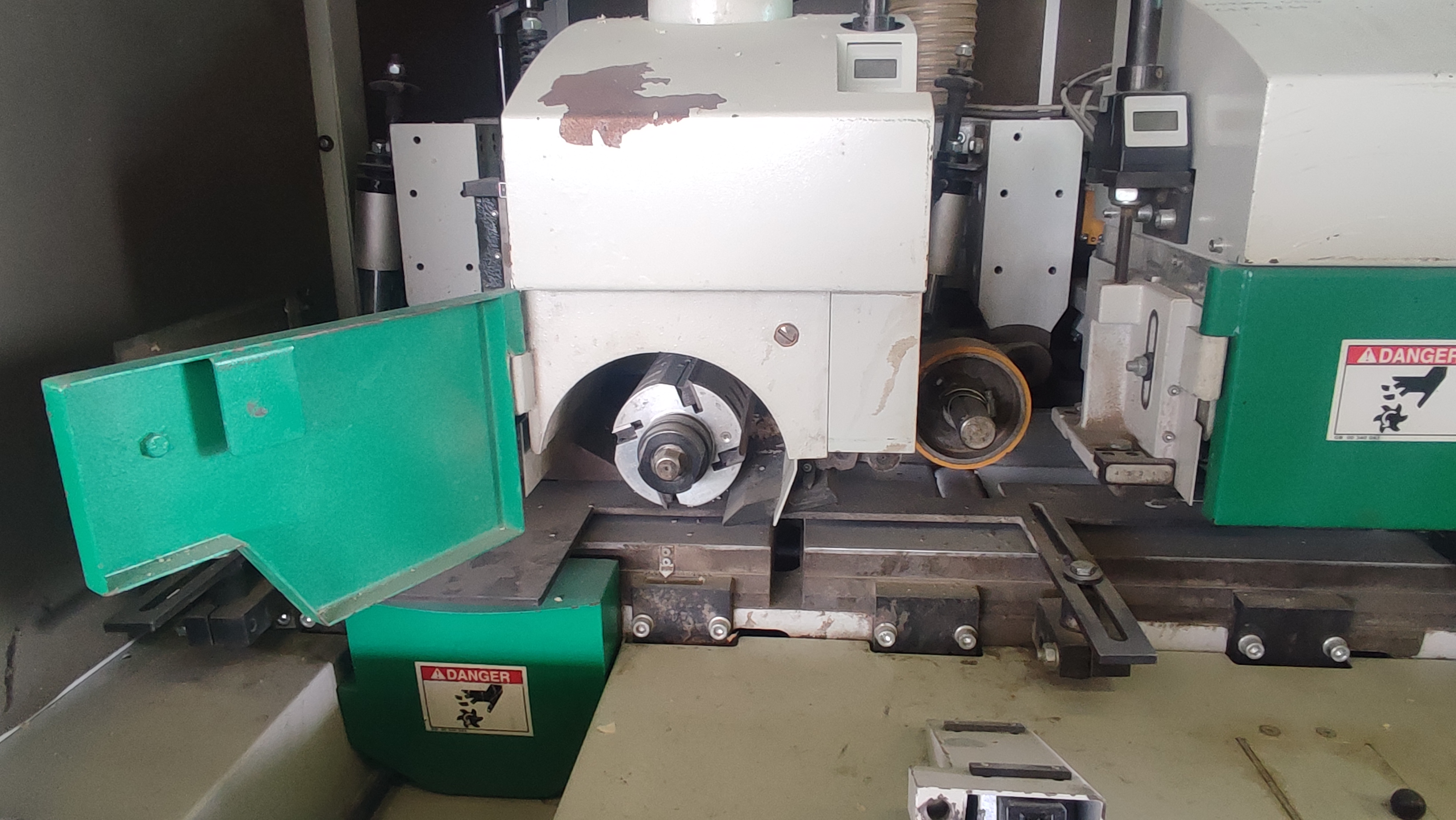

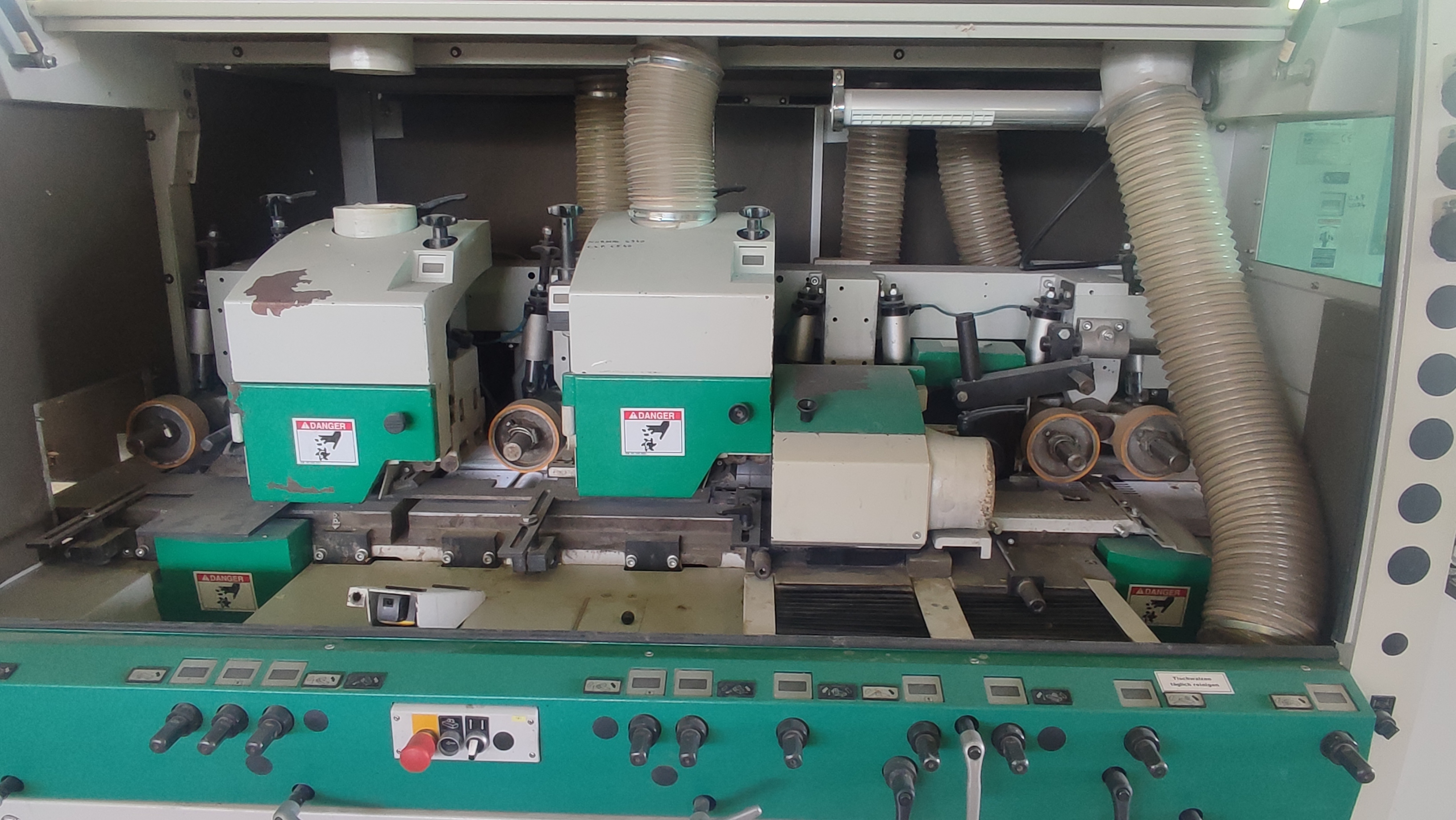

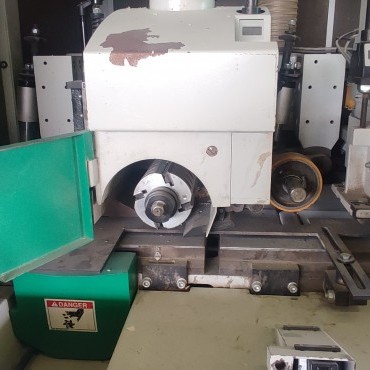

1. Tengely

• Első alsó vízszintes tengely
• Motor fékkel 5,5 KW (7,5 LE)
• Átmérő: 40 mm
• Fordulatszám: 6000 fordulat/perc
• Szerszámátmérő: 125 - 145 mm
• Falcberendezés falcmaróval

2. Tengely

• Első jobb oldali függőleges tengely
• Motor fékkel 5,5 KW (7,5 LE)
• Átmérő 40 mm
• Fordulatszám: 6000 fordulat/perc
• Szerszámátmérő (40 mm-rel az asztal síkja alatt) 100 - 200 mm
• Szerszámátmérő (55 mm-rel az asztal síkja alatt) 100 - 180 mm
• Max. szerszámátmérő a vezető síkja mögött: 180 mm
• Max.Profilmélység: 35 mm
• Tengelyirányú állíthatóság (axiális) 55 mm

3. tengely

• Első bal oldali függőleges tengely
• Motor fékkel 7,5 kW (10 LE)
• Átmérő 40 mm
• Fordulatszám: 6000 fordulat/perc
• Szerszámátmérő (40 mm-rel az asztal síkja alatt) 100 - 200 mm
• Szerszámátmérő (55 mm-rel az asztal síkja alatt) 100 - 180 mm
• Max. szerszámátmérő a vezető síkja mögött: 180 mm
• Max.Profilmélység: 35 mm
• Tengelyirányú állíthatóság (axiális) 55 mm

4. Tengely

• Első felső vízszintes tengely
• Motor fékkel 7,5 KW (10 LE)
• Átmérő 40 mm
• Fordulatszám: 6000 fordulat/perc
• Szerszámátmérő 112 - 200 mm
• Gyalufej max.átmérő: 180 mm
• Max.Profilmélység: 35 mm
• Tengelyirányú állíthatóság (axiális) 40 mm
• Osztott nyomópapucs a felső tengely előtt; szerszámátmérőhöz állítható; szerszámtól eltávolodó, rugós

5. tengely:

• Második felső vízszintes tengely
• Motor fékkel 7,5 KW (10 LE)
• Átmérő 40 mm
• Fordulatszám: 6000 fordulat/perc
• Szerszámátmérő 112 - 200 mm
• Gyalufej max.átmérő: 180 mm
• Max.Profilmélység: 35 mm
• Tengelyirányú állíthatóság (axiális) 40 mm
• Osztott nyomópapucs a felső tengely előtt; szerszámátmérőhöz állítható; szerszámtól eltávolodó, rugós

6. tengely

• Második alsó vízszintes tengely
• Motor fékkel 7,5 kW (10 LE)
• Átmérő 40 mm
• Fordulatszám: 6000 fordulat/perc
• Szerszámátmérő 112 - 200 mm
• Max.Profilmélység: 15 mm
• Tengelyirányú állíthatóság (axiális) 35 mm

Tengelyek általánosságban

• Minden gyalutengely dinamikusan kiegyensúlyozott, így futása nagy pontosságú.

Előtolórendszer

• Motorteljesítmény, fékkel szerelve, 4 KW (5,5 LE)
• Fokozatmentes frekvenciaszabályozás 5 - 30 m/min.
• Behúzóhenger az egyengető tengely előtt beleértve egy különálló nyomásszabályzót és egy pneumatikus "magasság-mélység" vezérlést
• Durofer-előtolóhengerek mélységhatárolóval, öntisztulós kivitel (Weinig-szabadalom)
• Baloldali tengellyel szembeni előtolóhenger tengelye 35 mm-re állítható

Elektromosság

• Üzemi feszültség 400 Volt
• (Feszültségtartomány 380 - 420 Volt), 50 Hertz

Elektromos kivitel DIN VDE 0113 szabvány alapján, valamint az ipari gépek EN60204, IEC-204-1 előírásai alapján. További elektromos előírások nincsenek figyelembe véve.
Frekvenciavezérelt eszközök és berendezések működtetése esetén a megrendelőnek, tűzveszélyes helységben DIN/VDE 0100-482 előírása alapján egyen- és váltóáramra is érzékeny FI- védőkapcsoló (relét) kell beépíteni!

Minden tengelymeghajtó villanymotor IE2 energiahatékonysági osztályú („High Efficiency“- nagy hatékonyságú) az IEC 60034-30 és az
EUP – Ökodesign 2005/32/EG előírás alapján.
Továbbá kopásmentes, ellenárammal működtetett fékkel szerelve.

Az ÖN előnye:

IE 2 motorok esetén:
- Magasabb hatékonysági fok
- Csekélyebb hőfejlődés
- Hosszabb élettartam
Ellenáramú fék esetén:
- Nincs kopás
- Karbantartást nem igényel

Gépváz, asztal és vezetők

• Egyengetőasztal 2 m hosszú (beleértve vezető vonalzót is)
• Gépasztal és vezetők krómozottak
• (Egyengető asztal és egyedi asztallapok nélkül)
• Kézi waxilitpumpa az asztal gyantamentesítéséhez
• Egy meghajtott és edzett felületű acélgörgő az elszedő asztalban, rugós 50 mm széles
• Egy meghajtott és edzett felületű acélgörgő az asztalban, rugós 150 mm széles

Nyomóegységek és vezetők

• Két oldalsó nyomógörgő a bal oldali tengely előtt, melyek azzal együtt mozognak és rugós szorításúak
• Oldalsó nyomógörgő az egyengető asztalon, rugós
• Kiegészítő baloldali vezetővonalzó, kézileg állítható, a precíz munkadarab vezetéshez a felső tengely alatt
• Felső nyomógörgő, rugós

A gép kezelése

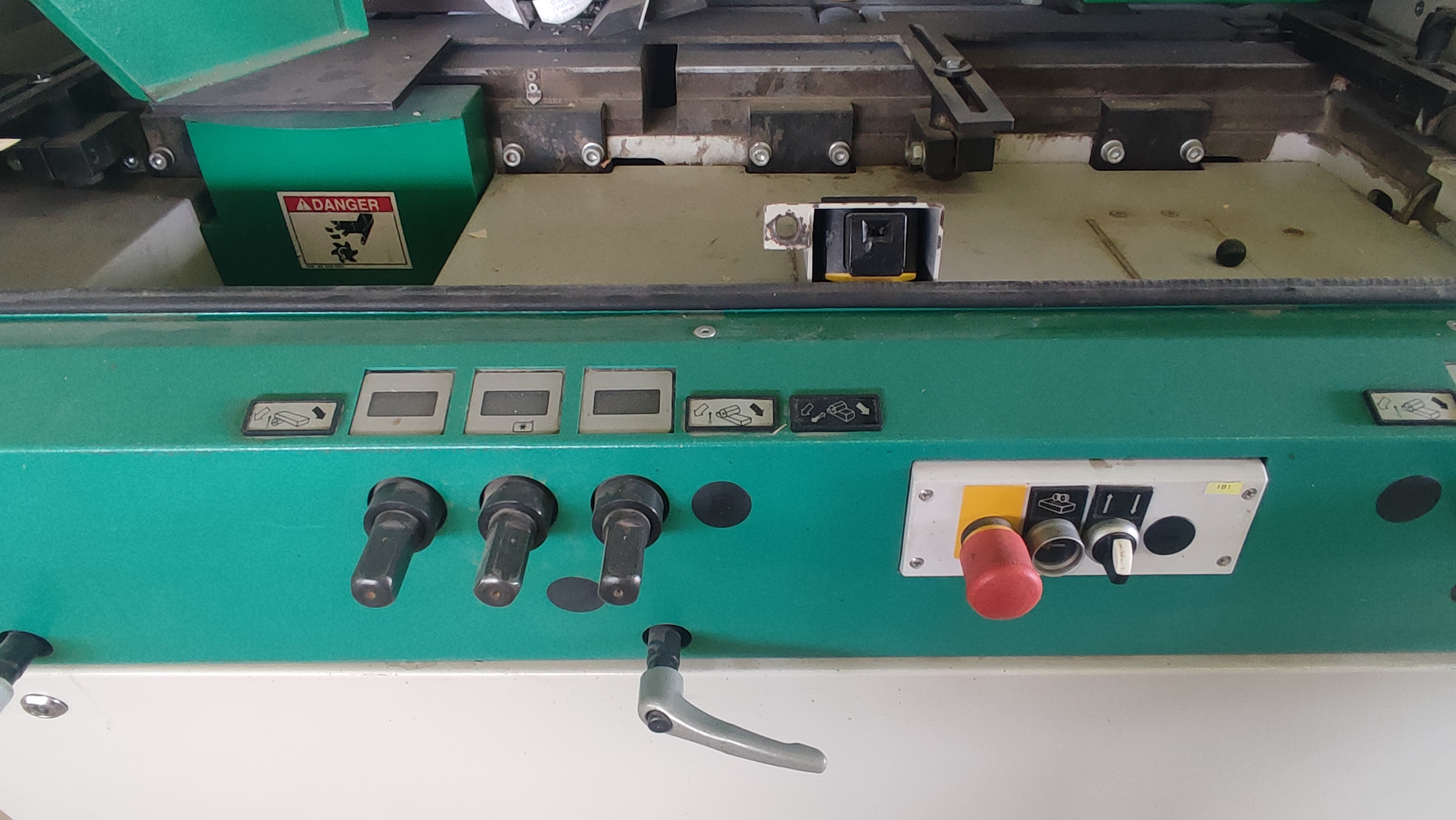

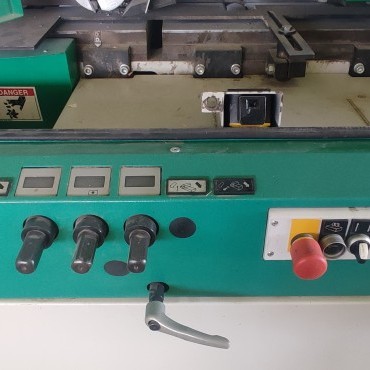

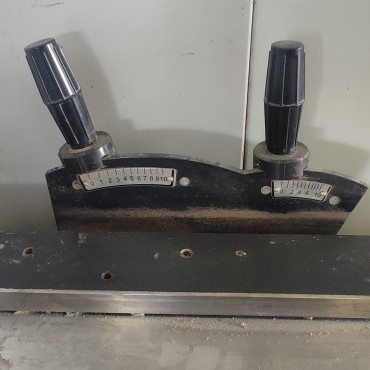

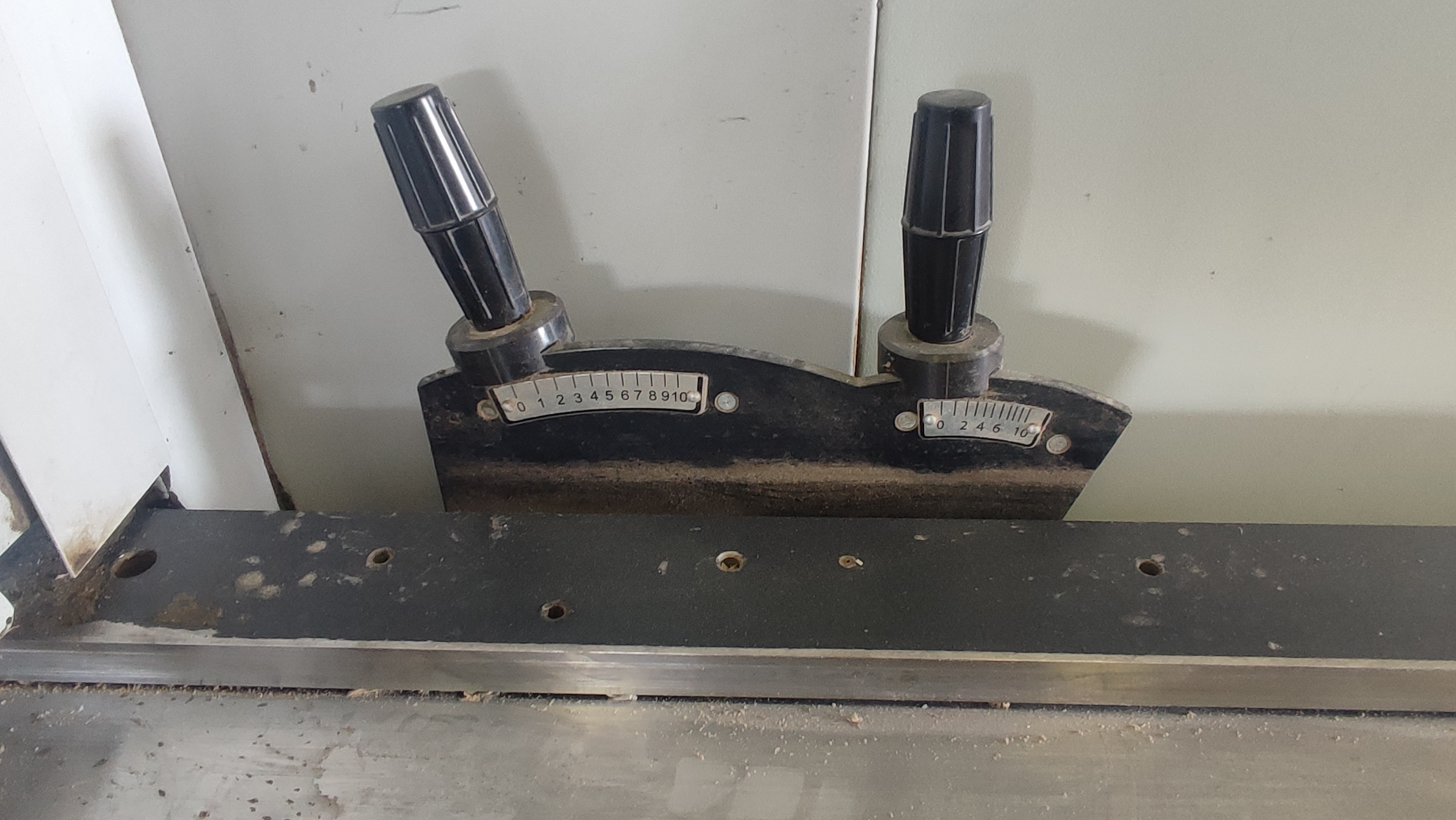

• Milliméteres skála a beállítási elemeken, mint például a nyomópapucson, az ütközőn, a vezető vonalzón.

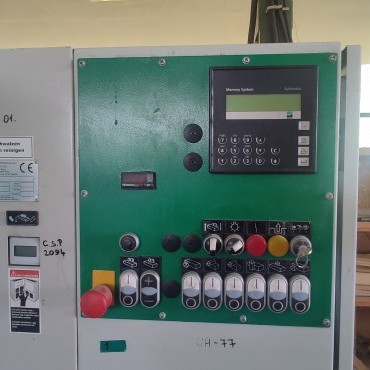

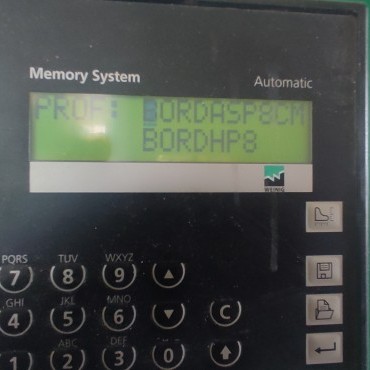

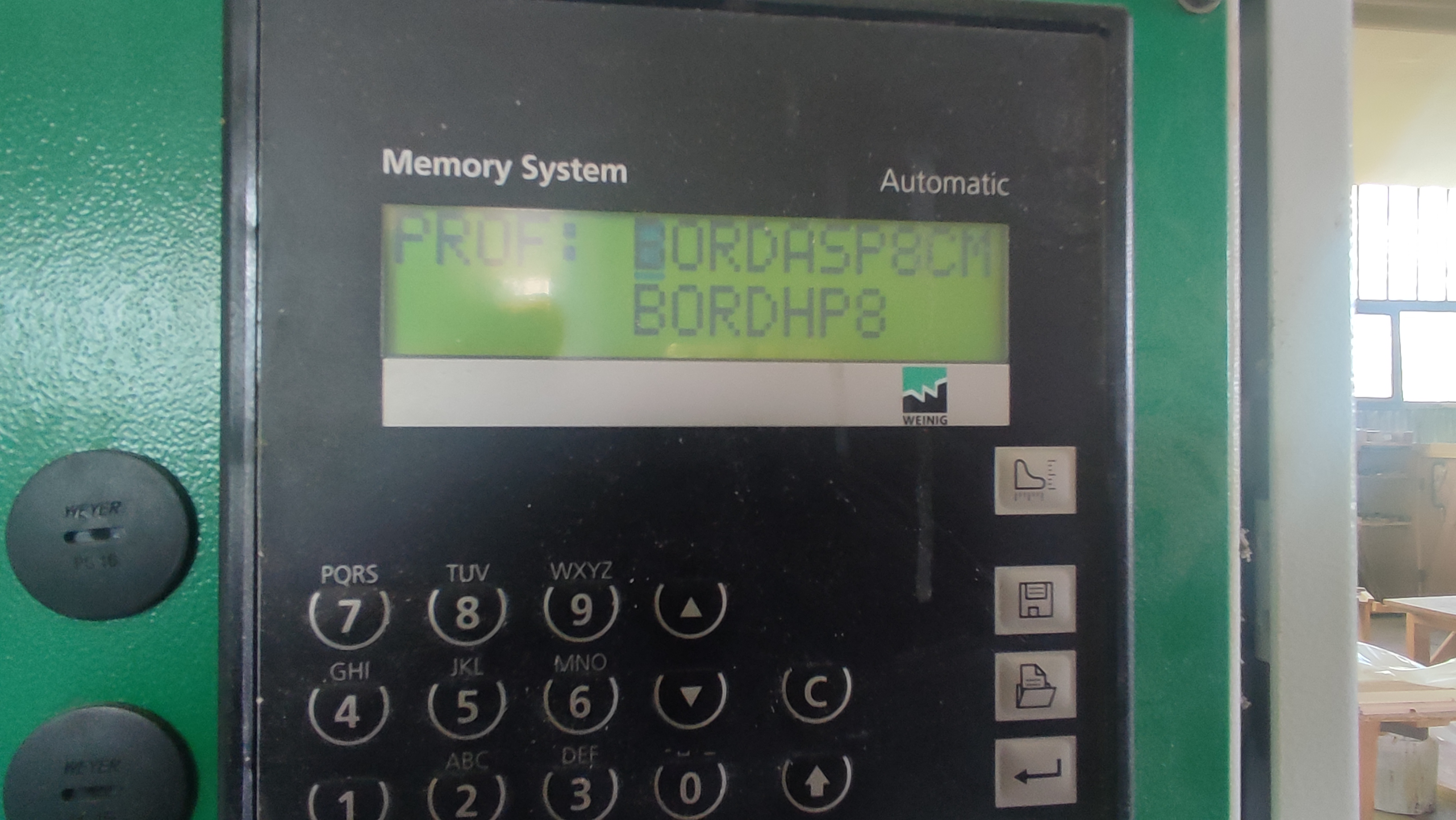

Memória funkció

• A profilok beállítási értékeinek mentésére. A tengelyek elektronikus páros kijelzővel. Funkció:
• A kész profil beállítási értékeit egy gombnyomással egy profilszám alatt elmenti.
• A profilszám újbóli kiválasztásakor az elektronikus páros kijelzőkön megjelennek a beállítási értékek
• A tengely kézi beállítása által a kijelzők szinkronizálnak.
• 99 memóriahely
• Motoros magasságállítás az előtoló rendszerhez
• Központi zsírzás a gép elülső oldalán

Biztonság és zajvédelem

• Biztonsági burkolat
• Könnyen felnyitható ablakkal ellátott biztonsái burkolat fedi a teljes munkaterületet. (Előtolást és tengelyeket) és véd a mechanikus veszélyektől.
• A biztonsági burkolat felnyitásakor a tengelyek és az előtolás automatikusan leáll.
• CE felszereltség esetén a biztonsági burkolat automata üzemmódban nem nyitható.
• Elektromágneses reteszelés a biztonsági burkolathoz
• (A tengelyek megállása után kb. 30 másodperccel nyit a burkolat)
• CE megfelelőségi bizonyítvány
• Belső világítás a burkolatban
