Termékjellemzők

Évjárat: 2020
Állapot: újszerű
A gép vágási teljesítménye összesen: 24.000 fm

Alapparaméterek:

Alapár: légpárnás asztalos:

• Vágáshosszúság: 4400 mm
• Baloldali ütközővonal, fűrészciklus ütközőtől indul
  Vágásszélesség: 3100 mm
  Vágásmagasság 70 mm
• Fűrészlap kilépési magasság 82 mm
  Vezérelt nyomógerenda, nyomóerő beállítható

Automatikus vágáshosszkorlátozás
A fűrészaggregát fotocellával felismeri a munkadarab végét, és optimalizálja a vágási ciklust.

Elektronikus elővágóbeállítás (standard)

Szélességben és hosszúságban
Minden vágási hosszhoz

Maradék nélküli felvágási lehetőség
A szorítófogók a vágásvonalig be tudnak menni a nyomógerendába és leszorításig tartják a munkadarabot, utána hátramennek.

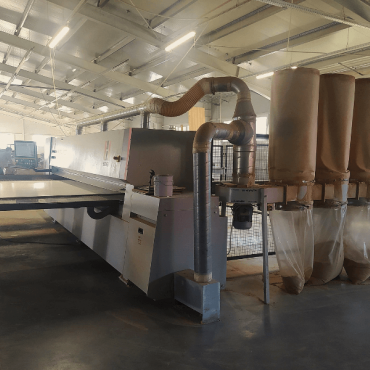

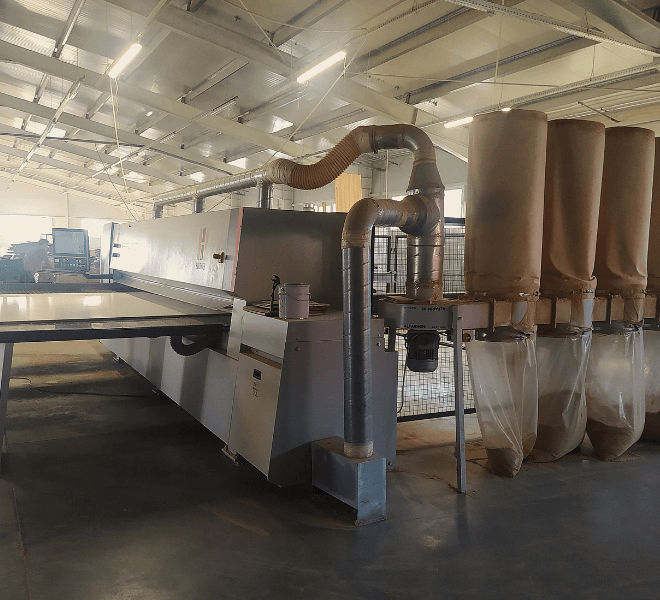

Elszívás

• Központi, aggregáttal együttmozgó porcsatorna
• Elszívási csatlakozó gépvázon Ø120 mm 1 db
• Központi elhelyezés a gép hátsó oldalán
• Porcsatorna a nyomógerendán Ø120 mm 3 db
• Elszívási levegősebesség 30 m/s
• Levegőmennyiség 30 m/s esetén 4500 m3/h

Sűrített levegő
Sűrített levegő szükséglet kb 22 l vágási ciklusonként (65 Nl/min)

Fűrészlapok:
Főfűrészlap Ø 350 x 4,4 x 30, Z72, FZ/TZ
HM-Elővágó fűrészlap Ø 180 x 4,4 / 5,4 x 30 mm
konuszos

Fűrészkocsi fő- és elővágófűrésszel, vezérelt

pontos vezetésű, fogasléces meghajtás, felületedzett vonalvezetéssel

Főfűrészmotor teljesítménye (4.070 1/min) 7,5 KW
fűrészlap : Ø 380 x 4,4 x 30, Z=72, FZ/TZ
gyorscserélővel
motorikus beállítással

Elővágófűrész teljesítménye (6.040 1/min) 2,2 KW
HM elővágófűrészlap: Ø 180 x 4,4/5,4 x 30 mm, Z 28 konuszos
gyorscserélővel


Fűrészkocsi előtolási sebessége 0-70 m/min
elektronikusan vezérelt, fokozat nélkül szabályozható
Visszafutósebesség 70 m/min

Automatikus, fokozatmentes vágási magasság beállítás

Nútoló egység
motoritikusan állítható nútmélységgel
oda-vissza menetben dolgozik 0-30 mm

A fűrészkocsin vele együttmozgó lefúvató egység van, a
vágási hossz szenzorjainak tisztán tartására az intenzív
porképződéssel járó anyagok vágása során

Szélességi ütköző
Pontos vezetésű, szabadon programozható szélességi ütköző szorítófogókkal
Edzett felületű fogasléces meghajtás a pozícionáláshoz
Felületedzett lineáris vezetésekkel
Munkadarabmozgató visszafutási sebessége 100 m/min
Munkadarabmozgató előtolási sebessége 100 m/min
(EU országokban max. 25 m/min engedélyezett)
Hossz-, és keresztirányú felosztásra

Munkadarabszorítók, úszó kivitel
a lapok közötti feszültséget egyenlíti ki felülről
> 5 db 3100 mm vágáshossz esetén

Oldalnyomó egység, baloldali
pneumatikusan vezérelt, 1.200 mm-ig

Levegőszelepes gépasztal (légpárnás kivitelű) alapgéptől függően
A fűrészlap előtt és mögött is légpárnás kialakítású (karcmentes megmunkálás)
A levegő befúvók a fűrész vonalán légpárnát alkotnak a fűrészáru és a gépsztal között, ezáltal csökkentik a súrlódást. A kompresszort is tartalmazza.

1 db légpárnás munkadarabtartó asztal vezetővonalzóval, baoldali
asztalméret: 1800 mm x 600 mm

2 db légpárnás asztal (1800 mm)
asztalméret: 1800 mm x 600 mm
kézzel megváltoztatható pozíciók

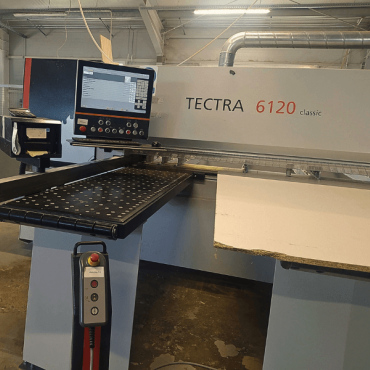

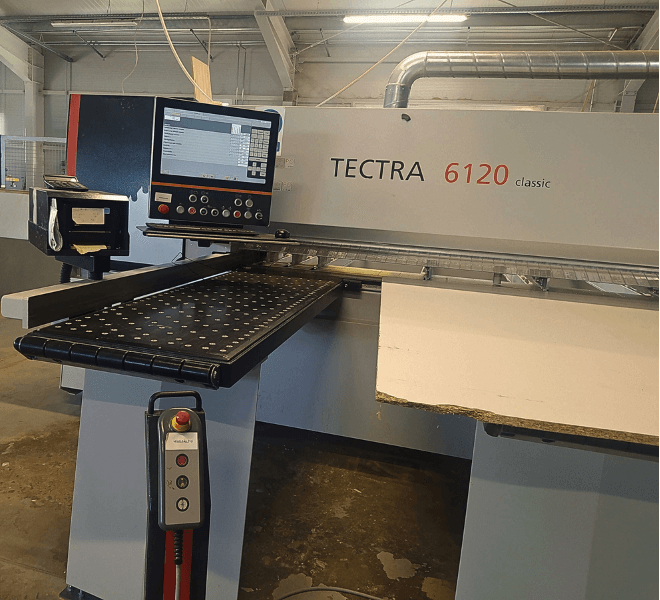

Vezérlés

CUTCONTROL 2 Vezérlés
17" TFT kijelző
Dual Core Processzor
Windows XP operációs rendszer
80 GB winchester / 1 GB tárhely
10/100 Ethernet hálózati kártya RJ45 típus
Midi torony
Billentyűzet, optikai egér
CD/DVD ROM meghajtó
CD-RW meghajtó (CD iró)

Átlátható, grafikus Windows alapú kezelőfelület,
feladatok és anyagok könnyű kezelése, bevitele
Valós idejű megjelenítés, átkapcsolható 2D-ből 3D-be
Nagyméretű és átlátható nyomógombok
Minden funkció egyetlen képernyőről lehívható
Korlátozás nélküli adatmezők és feladat mennyiség

Vezérlőfunkciók
Direkt vágás
Szabászat a vágásadatok közvetlen bevitelével
Abszolút, sorozat vagy készre vágás, núttal, bevágással, pozíciós vágással
Végtelen számú feladat felvihető
Feladatok priorítás kiosztása, bármikor lehetséges
Programozás párhuzamosan a vágással

Program vágás (NC-vágás)
Optimalizált feladatok megmunkálása
A gép grafikus megjelenítése, lefolyási funkciókkal, úgymint aktuális információk az éppen megmunkált vágástervről vagy munkadarabról, mint például anyag, bevonat, darabszámok, méretek, alkalmazás.

Fűrészlapcsere
Programvezérelt hitelesítő adatok (referencia - abszolút, sorozat- és vágási pozíciók (Nút)
Információs kijelző a fő- és elővágófűrész vágásméterével (nyomtatható)
Fűrészlapcsere menüből

Funkció- és paraméterbeállítások
Gépfunkciók individuális beállítása a felhasználó igényeihez, termékskálájához.
Üzemadatgyűjtés a karbantartáshoz
Automatikus kijelző az aktuális karbantartásról
Karbantartás előre megszerkesztett leírások (szöveg és képek) alapján.

Optimalizálás

EASY-PLAN optimalizáló program
Átlátható, grafikus kezelőfelület
Valósidejű megjelenítés
Nagyméretű és átlátható nyomógombok
Korlátozás nélküli adatmezők és feladat mennyiség
Minden funkció egyetlen képernyőről lehívható
(munkadarab adatok, darablista adatok, feladatáttekintés és vágási terv előnézet minden optimalizált feladatra)

Darablista adatok:
elemsorszám
porziciósorszám
db szám
hosszúság
szélesség

Munkadarab lista:
munkadarab hossz, szélesség, vastagság
meglévő darabszám
forgathatóság (erezet)
munkadarab jelölés
tipusszám
szélezés

Megrendeléskezelés:
Végtelen számú darablista felvihető

Eredmények megjelenítése:
Az optimalizált darablista grafikus megjelenítése.
Vágástervek kiválasztása a lehetséges optimalizált vágástervek közül.
A szükséges anyagok kijelzése feladatonként, úgymint lapfelület, darabfelület, hulladék, maradék.
Lehetőség optimalizált vágástervek egyenkénti eldobására ill. komplett feladatok előhívására a darablistában való visszakönyveléssel

Kézi módosítás:
Számított vágásterv utólag még módosítható
A vágástervek részei így pl. egy tételben összefoglalhatóak.

Maradékok felosztása:
A maradék definálása, pl. könnyen kezelhető csíkok

Optimalizáló funkciók

Megrendeléskezelés
Tabellák szabadon definiálhatóak, mint pl.: mezők elnevezése, szélessége, sorrendje.
Végtelen számú darablista felvihető

Anyagok és burkolatok kezelése:
Az anyagtörzsre vonatkozóan, a definíciók, mint pl. darabszám megadása
Tervezés anyagtörzs adatokból maradékkezeléssel és anyagtörzs paraméterekkel
(mint pl.: darabszámok, maradékméretek, kivágásdefiníciók, optimalizálás foka)
és:
Fűrészparaméterek:
adagolás, vágási sebességek, postforming beállítások. Raktár ill. rendeléslisták nyomtatása.

Modul a adatátvitelhez
A darablisták importálása az üzemeltető programjából
(asztaloscsomag) és CSV fájlokként

Konfiguráció
Rendszerbeállítások minden fajtája
Gépadatok beállítása (vágássebesség min/max, fordulatszám (főfűrész, elővágó max/min)
Feladatok, anyagadatok, optimalizálóadatok beállítása
Feladatok, anyagadatok, optimalizálóadatok elődefiniálása

Eredmények megjelenítése
Az optimalizált darablista grafikus megjelenítése.
Vágástervek kiválasztása a lehetséges optimalizált vágástervek közül.
A szükséges anyagok kijelzése feladatonként, úgymint lapfelület, darabfelület, hulladék, maradék.

Anyagok könyvelése
Ésszerű készletnyilvántartás optimalizált anyagok előjegyzésével ill. stronózásával, és maradékok visszakészletezésével.

Élek és nútok
Élanyagok nyilvántartása, kiegészítő információkkal: megnevezés, anyagtípus, élkiképzés.
Nútok bekötése

Vágási hosszúság felismerése
Definiált vágási hosszúság igazítás az optimalizáló szoftverből
A ciklusidő döntően lerövidíthető

Opciók és kiegészítők :

Görgők a légpárnás asztal végére: 4 db

Oldalszorító egység programvezérelt: 1 db

Etikett nyomtató szoftverrel: 1 db

Kézi kezelőegység: 1 db

USV szünetmentes tápegység: 1 db

6+3 db csipesz: 1 db

Opti Cut - alapszoftver a gépre: 1 db

Opti Pro teljes körű irodai szoftver: 1 db
