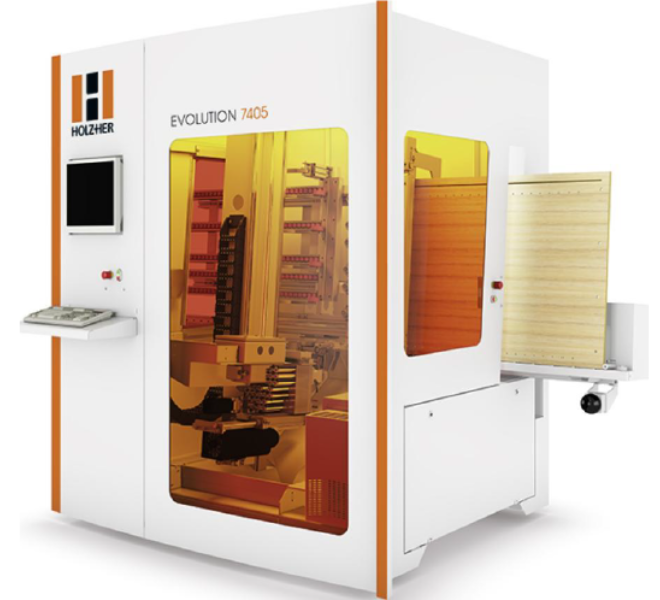

HOLZ-HER EVOLUTION 7405 4mat
Jelenleg a termékhez nincs feltöltve kapcsolódó termékvideó. Amennyiben megtekintené további termékvideóinkat, kattintson ide.
Termékjellemzők
Évjárat: 2019
Állapot: nagyon jó
Üzemórák száma: 1876
Előtolás aktív (amikor a gép dolgozott): 113 óra

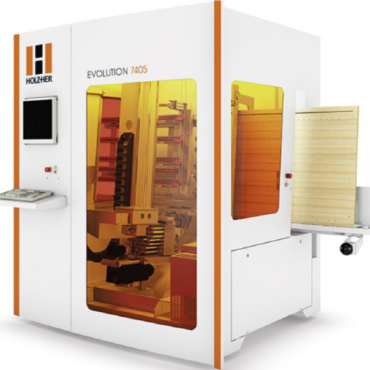

ALAPGÉP - EVOLUTION 7405 4mat Edition
Megmunkálási hossz: 3200 mm
Függőleges megmunkálóközpont fúráshoz, maráshoz és nútoláshoz
Legnagyobb rugalmasság és univerzálisabb alkalmazási terület a legkisebb helyigénnyel.
Magasságban állítható görgős beadagolópálya 4-oldali körbemaráshoz

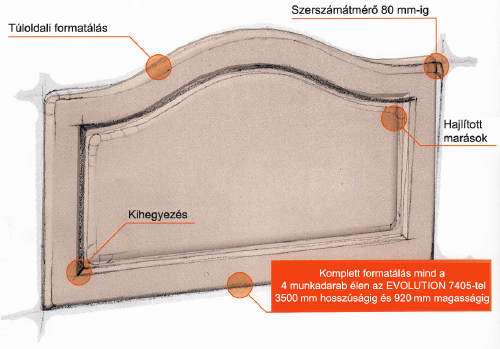

Munkadarab komplett formatálása mind a 4 munkadarabél precíz körbemarásával
Modern ipari design kivitel minőségi komponensekből optimális rálátással a megmunkálásra és a szerszámokhoz tökéletes hozzáféréssel.
Hegesztett gépváz konstrukció
köszörült és edzett prizmavezetéssel
Golyós orsók X-, Y- és Z-irányban a precíz pozícionáláshoz és a tökéletesen illeszkedő munkadarabokhoz

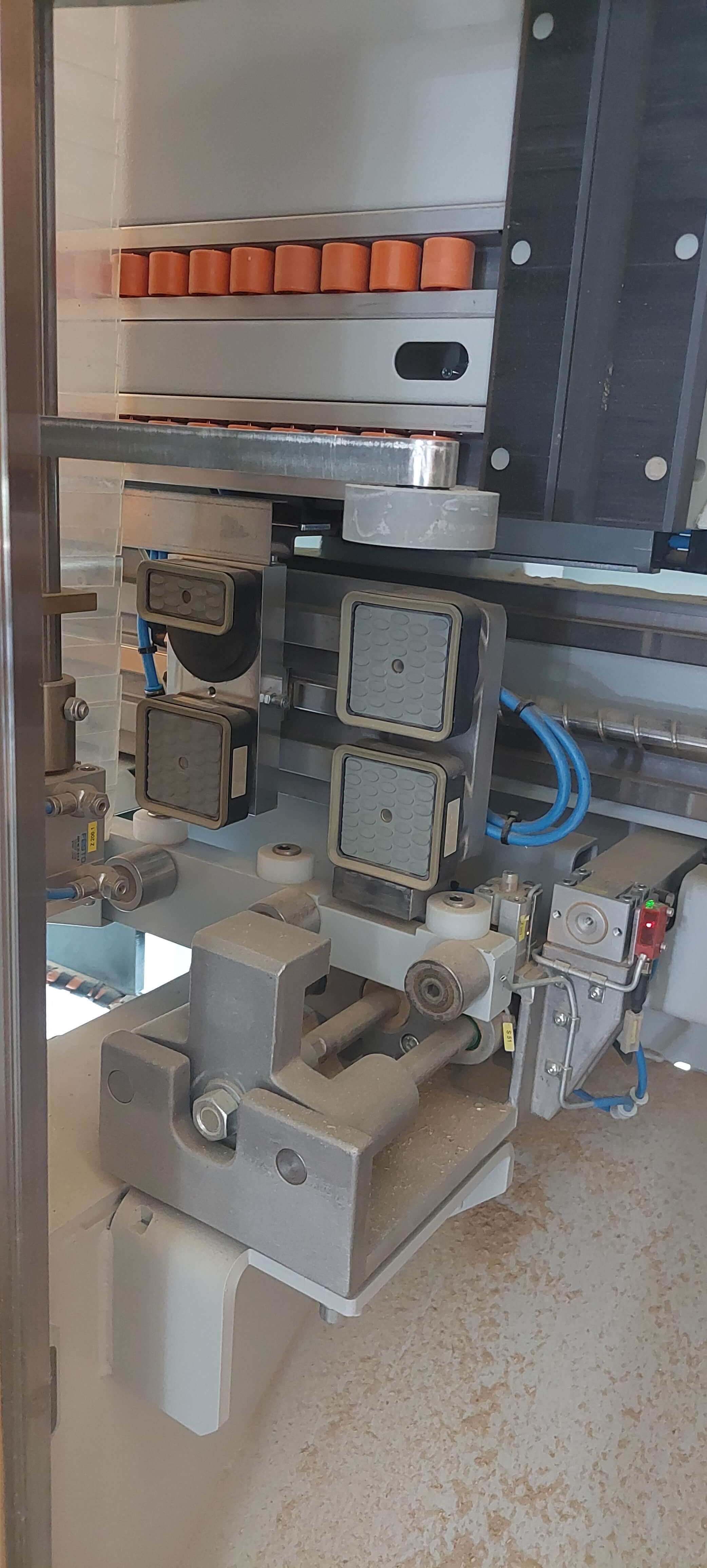

Munkadarab kímélő rögzítőrendszer automata pozícionálású vákuumszívókkal. Extrém rövid átállási idő.
Hátoldali munkadarab-rögzítés lehetővé teszi, hogy a teljes megmunkálási folyamat egyéb kiegészítő megtámasztás nélkül történjen.
(1500 mm munkadarab hosszúságig). Ezáltal garantált a leggyorsabb megmunkálási ciklus és a legmagasabb pontosság.
Programvezérelt munkadarab vastagság beállítás
(Anyagvastagság 8- 70 mm)
1 megmunkálómező hosszütközővel
Munkadarab alátámasztás
1 görgős pálya a munkadarab alátámasztásához alulról
5 görgős pálya a táblás anyagok kíméletes alátámasztásához hátulról

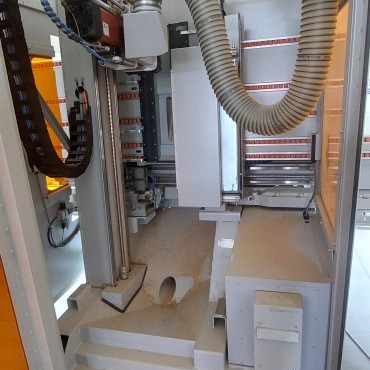

Elszívás a megmunkálófejen
Elszívás Ø120 mm és Ø140 mm csonkokon történik, csatlakozás felülről lehetséges
Padló alatti elszívás Ø120 mm elszívócsonkokkal Csatlakozás alul a hátoldalon vagy baloldalt lehetséges
CE-Normának megfelelő biztonsági burkolat
Négyoldali burkolat kémlelőnyílással és biztonsági reteszeléssel a burkolat ajtaján
Campus – V7 Evolution szoftver a CNC géphez
- Campus NC HOPS
- Campus aCADemy
- Campus MT-Manager
- Campus Workcenter
- Campus 3D szimuláció
Campus NC-HOPS grafikus variáns rendszer WOP és CAD/CAM tulajdonsággal.
Cabinet Control Base bútortervező szoftver (alapverzió)
Vezérlés: SIEMENS Industrie PC vezérlés
HD Grafik
4xUSB V3.0
24V DC ipari áramellátás
Processzor: XEON E3-1505L
2xDisplayport
3xGbit Ethernet
NVRAM/ECC=4GB
WIN Embedded Standard
7 SP1, angol 32Bit
Tárolás: 240 GB SSD
2,5” formátum
Távoli karbantartás: vezérlő és program adatok átvitele. Feltétele nagy sebességű internet. Garancia időn belül ingyenes

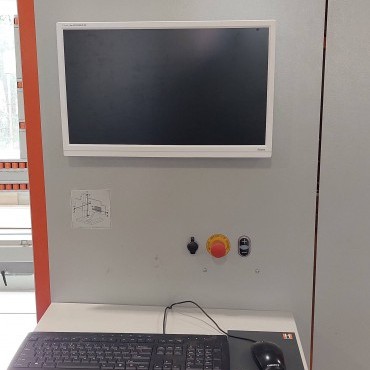

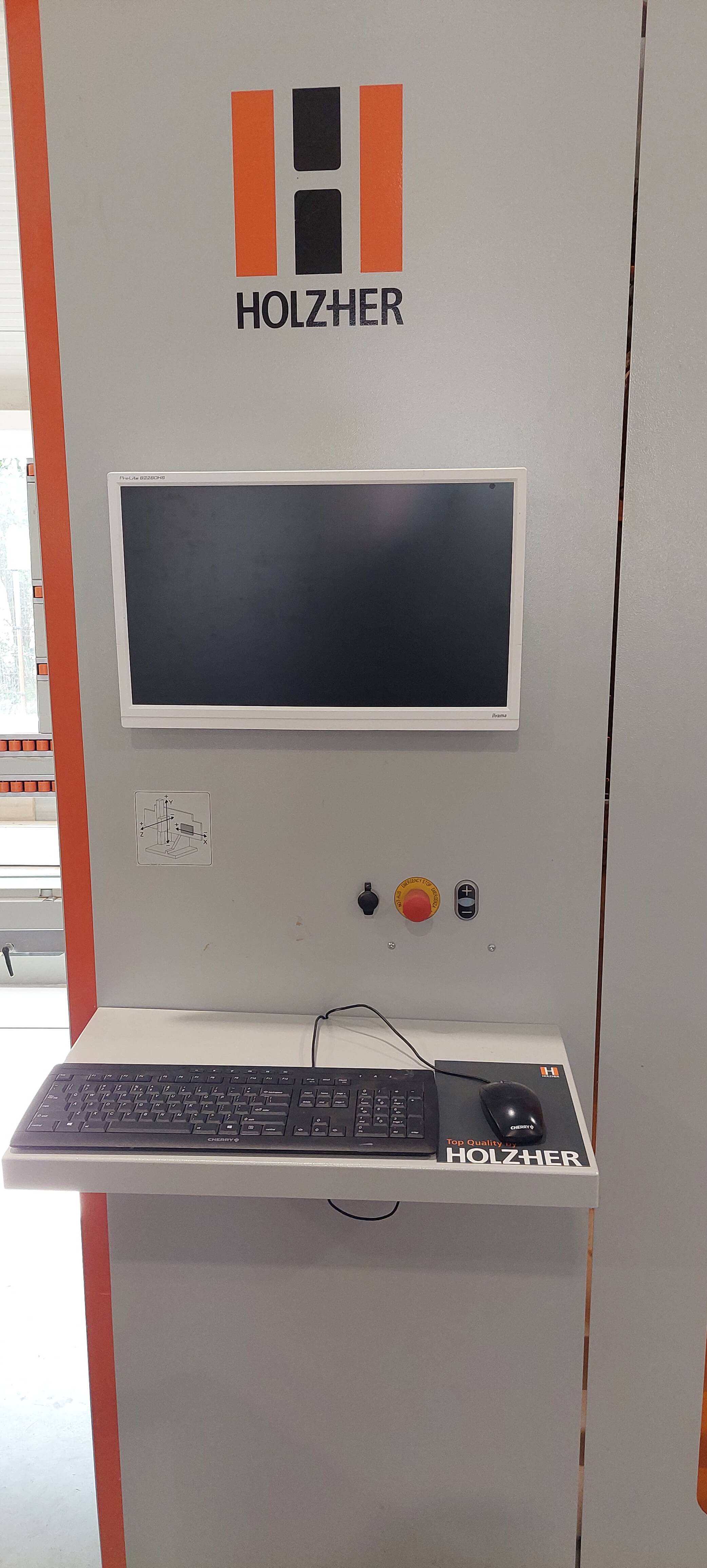

21,5” képernyő az egyszerű és átlátható kezeléshez
USB csatlakozás külső adatok beviteléhez.
Műszaki adatok:
Munkadarab mérete:
X = 200 - 3200 mm (ennél hosszabb kiegészítő megtámasztással)
Y = 70 - 920 mm (max. átengedhető méret: 1200 mm)
Anyagvastagság:
Z = 8 - 70 mm
Körbemarási méretek:
X=1500 mm (újrafogás nélkül)
Y=985 mm – marórádiusz
Fúrási méret X irányban:
H=1168 mm
Z tengely emelése: 240 mm
Maximális programozható sebesség:
Vektorsebesség: 68 m/perc
X = 25 m/perc, Y = 60 m/perc, Z = 20 m/perc

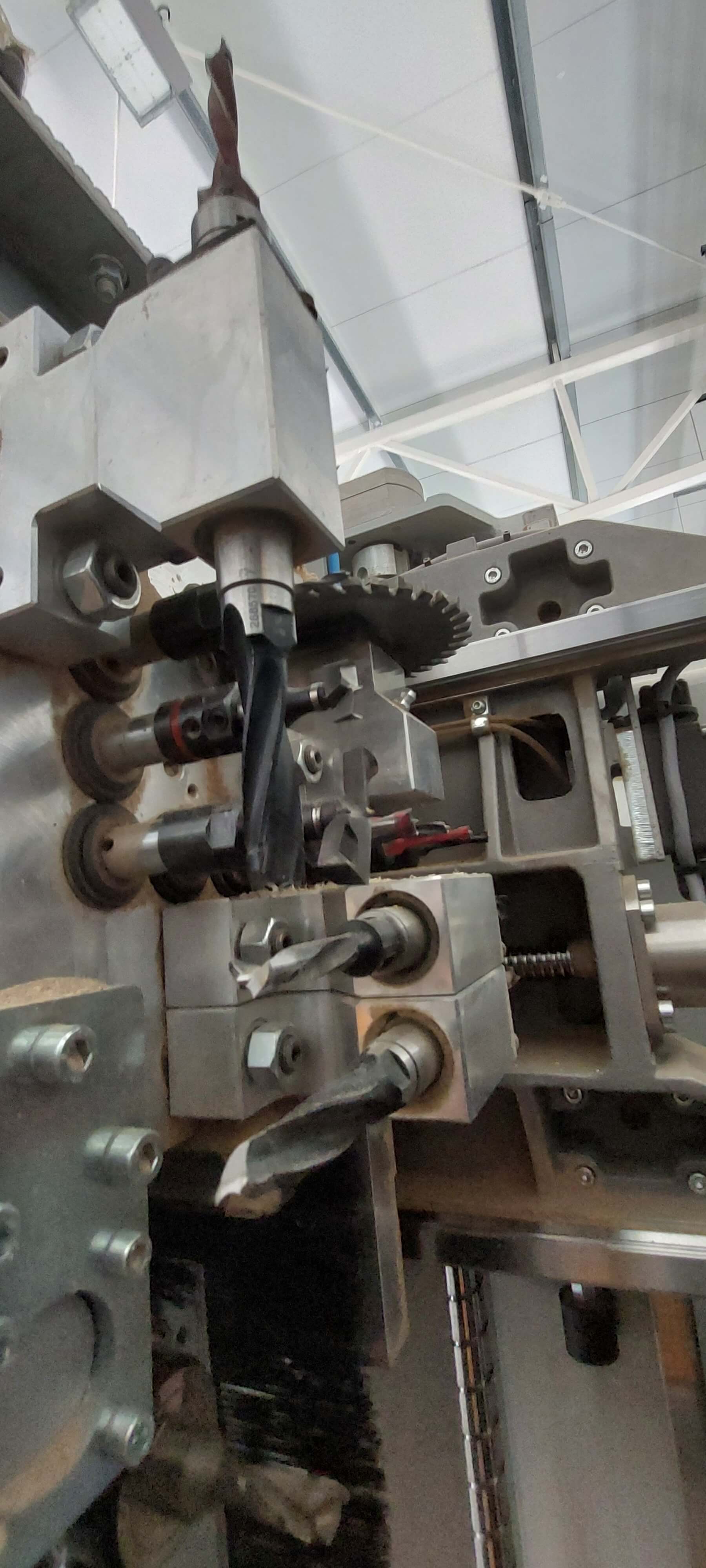

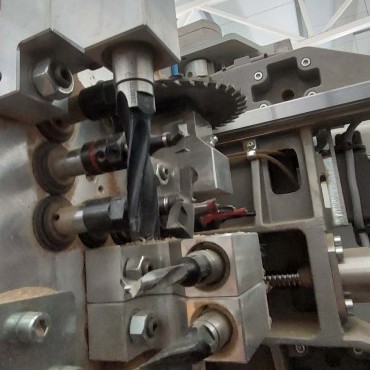

FÚRÓAGGREGÁT
Fúróaggregát 7883, 15 orsós (alap)
Teljesítmény 1,7 kW
9 függőleges orsó – egyenként lehívható
Elrendezés: L-forma, 5 X- és 4(5) Y-irányban
Raszter: 32 mm
Max. fúróátmérő: 35 mm
Fúró összhossza: 70 mm a csavar végétől (lapvastagságtól függően)
Tengelymozgás: 70 mm
Forgásirány: Jobbos- / Balos váltakozva
n(max.) 1000 - 4400 1/perc fokozatmentesen szabályozható
Felfogatás: M 10 Menetes - illesztés 11 mm
Szerszám nélkül, felfogatás nélkül
6 vízszintes orsó
2 dupla fúrótengely X-irányban
1 dupla fúrótengely Y-irányban
Felfogatás: M 10 menetes, illesztés 11 mm
Fúró összhossz max. 70 mm a csavar végétől
Szerszám nélkül, fűrészaggregát felfogatás nélkül
Integrált fűrészaggregát fűrészeléshez / Nútoláshoz X-irányban
n(max) 1000 - 5650 1/perc fokozatmentesen szabályozható
Szerszámfelfogatás: A max Ø = 125 mm, I Ø = 20 mm, B = max. 4,0 mm

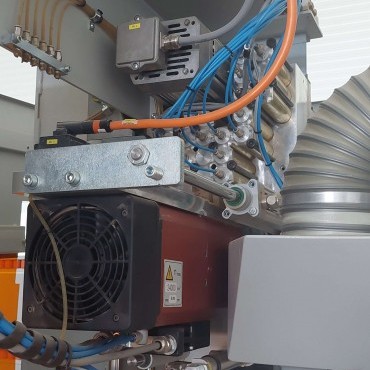

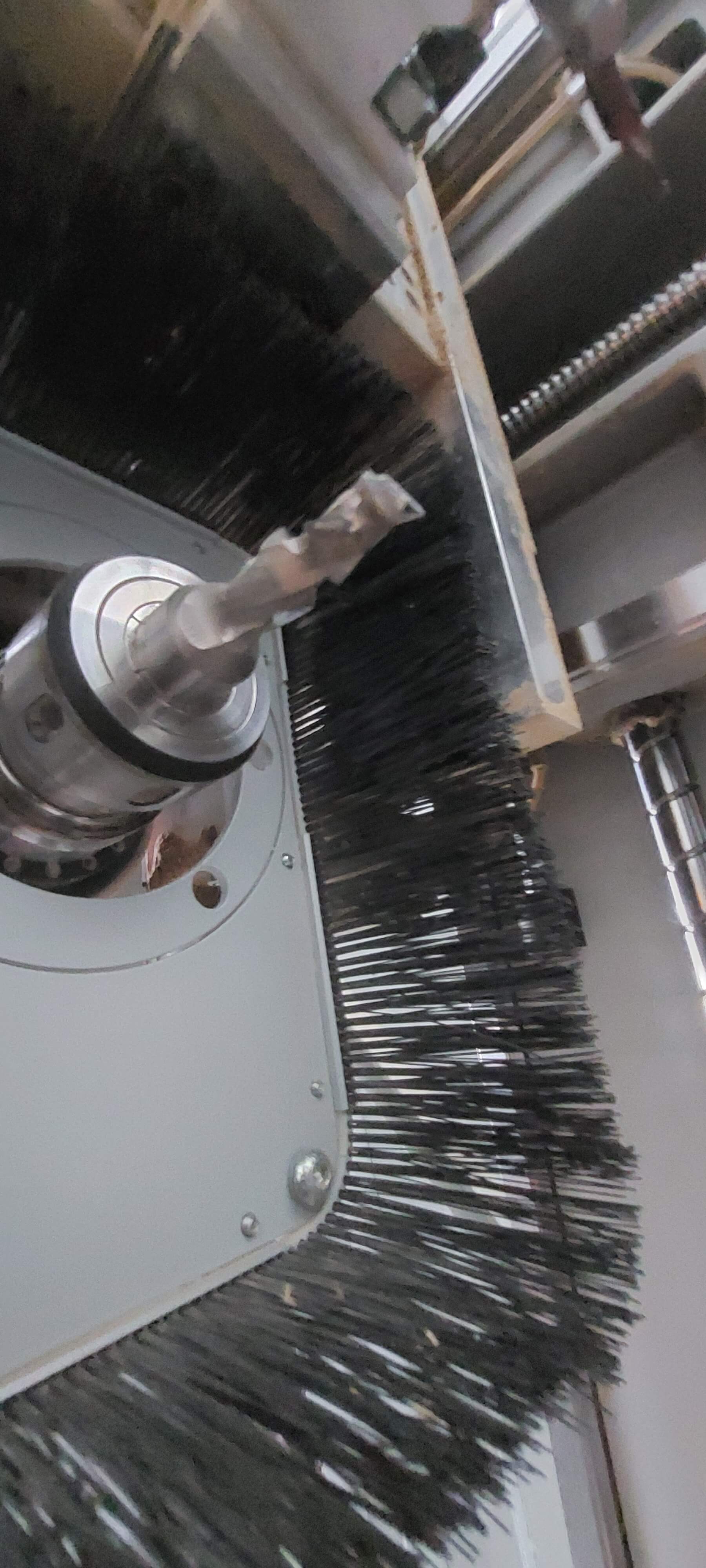

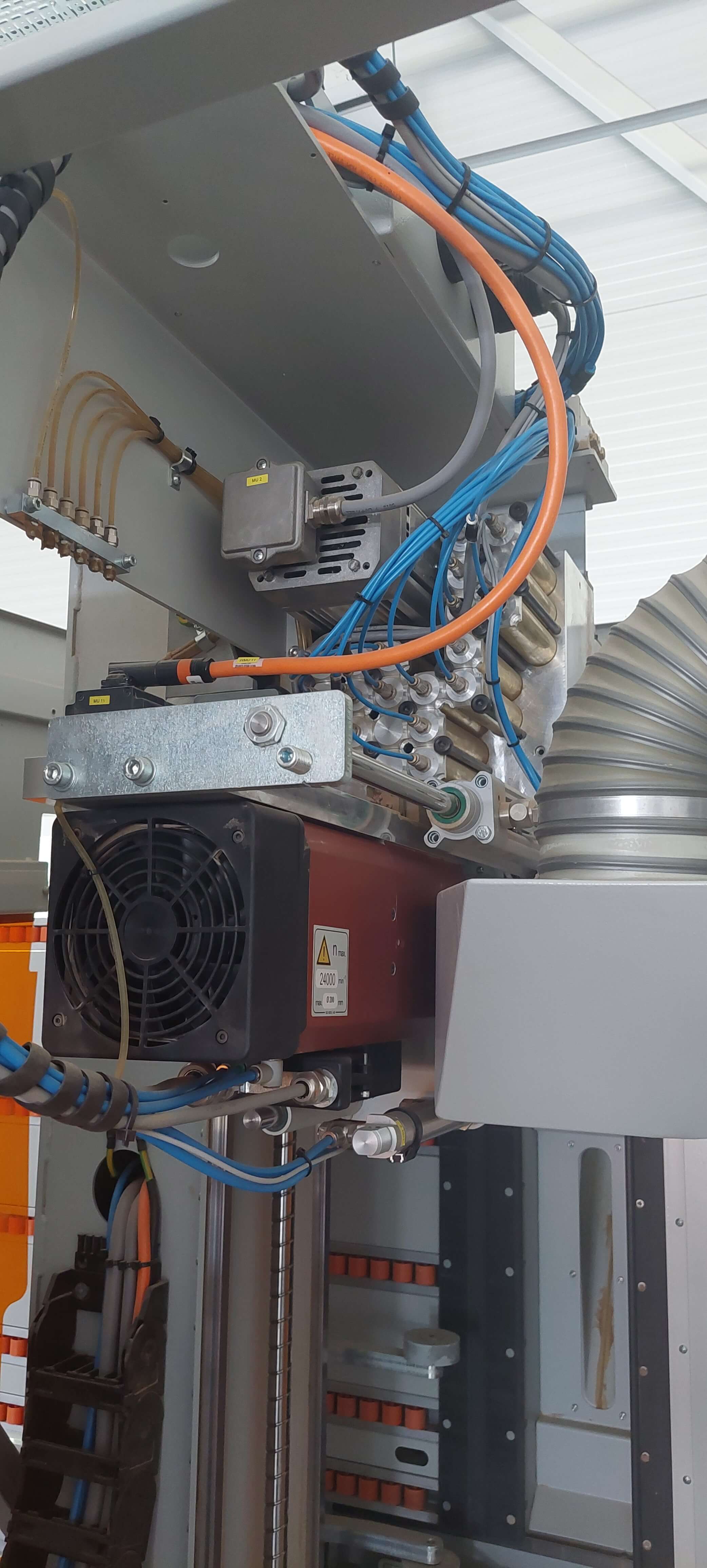

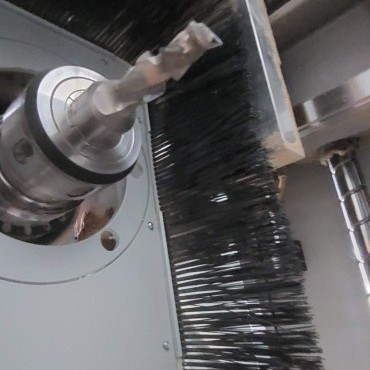

MARÓFEJ
Maróaggregát 7830, Teljesítmény: 7,5 kW (S6)
n(max.) 1000 - 18000 1/perc fokozatmentesen szabályozható
Levegőhűtéses, kerámia csapágyazással
Szerszámfelfogatás patronhoz Ø = 25 mm
HSK-F63 szerszámbefogóval
3-szoros csapágy, kerámia/hybrid csapágyazás
Szerszámtömeg max. 6 kg (felfogatás benne foglaltatik)
Szerszámok: Maró és csiszolószerszám max. Ø 80 mm, Szerszámhossz max. 80 mm

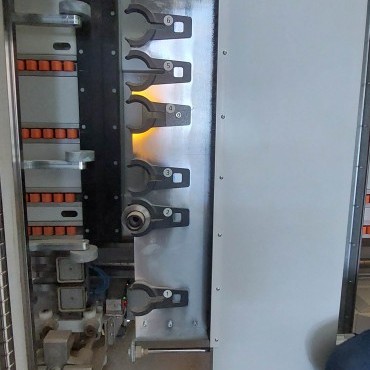

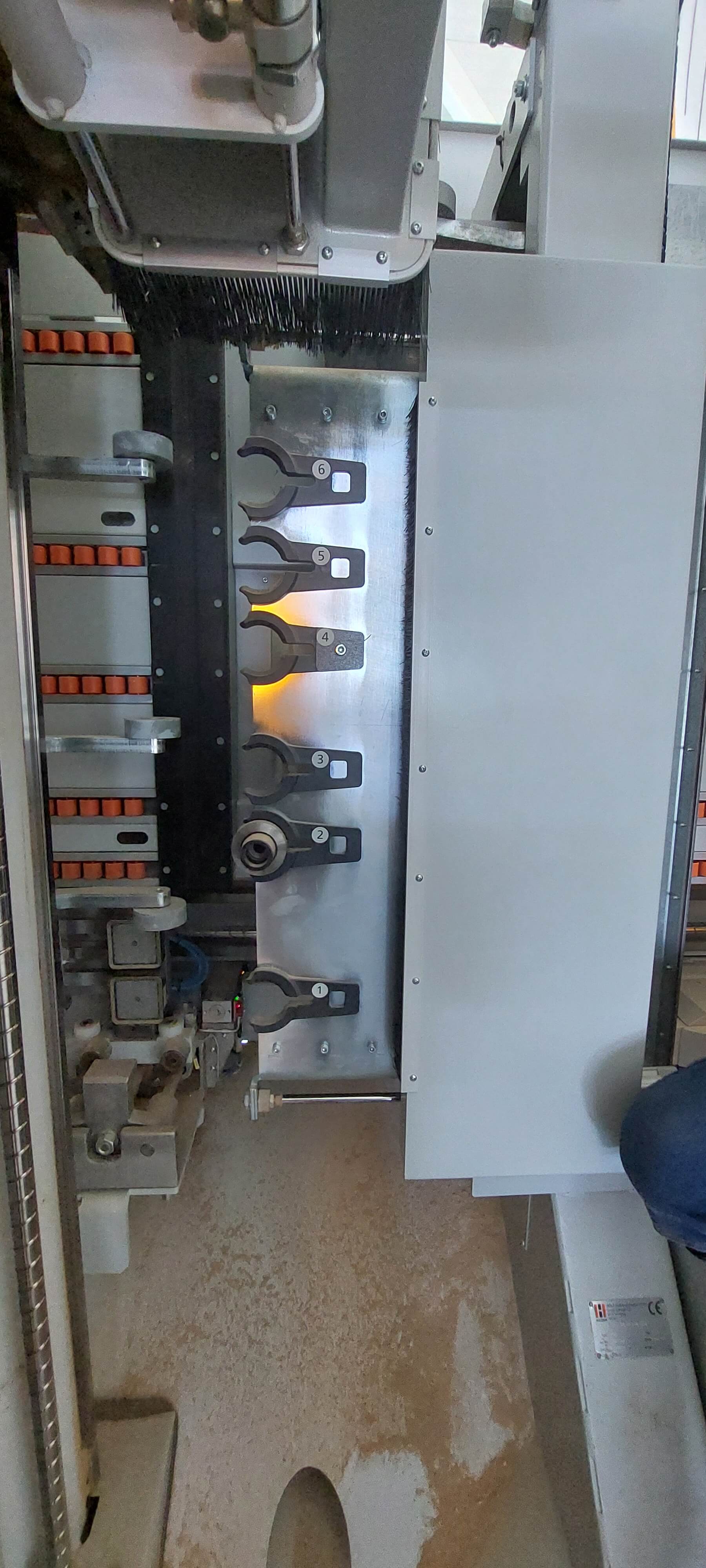

7887 szerszámcserélő, 6-helyes-szerszámtár - Pick-up-rendszer, pneumatikus Max. szerszám: Ø 80 mm
Maximális szerszámtömeg:
> 5 kg szerszámonként vagy 30 kg teljes terhelés
Felszerelhető HSK száras patronbefogóval
ELEKTRONIKA
Feszültség 400 V, 50/60 Hz
ECO vákuumrendszer
8 m3/h energiahatékony vákuum előállítás vákuumpumpa segítségével
Kapcsolószekrény a gépburkolatba integrálva
fordulatszám felügyelet benne foglaltatik
Biztonsági leállítás minden beépített maróaggregátra
A névleges fordulatszám és a megengedett max. szerszámfordulatszám (szerszámkezelés szerint) figyelése
Hőcserélő a kapcsolószekrény hűtésére
max. 32° C környezeti hőmérsékletig
Lézeres munkadarab-hossz mérés
a munkadarab végének precíz méréséhez programvezérelt pozícionálás illesztő és sorfuratoknál, hogy a sarkokat pontosan igazítsa

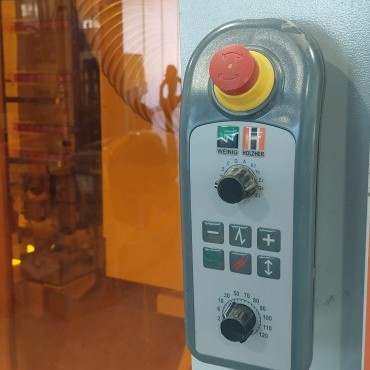

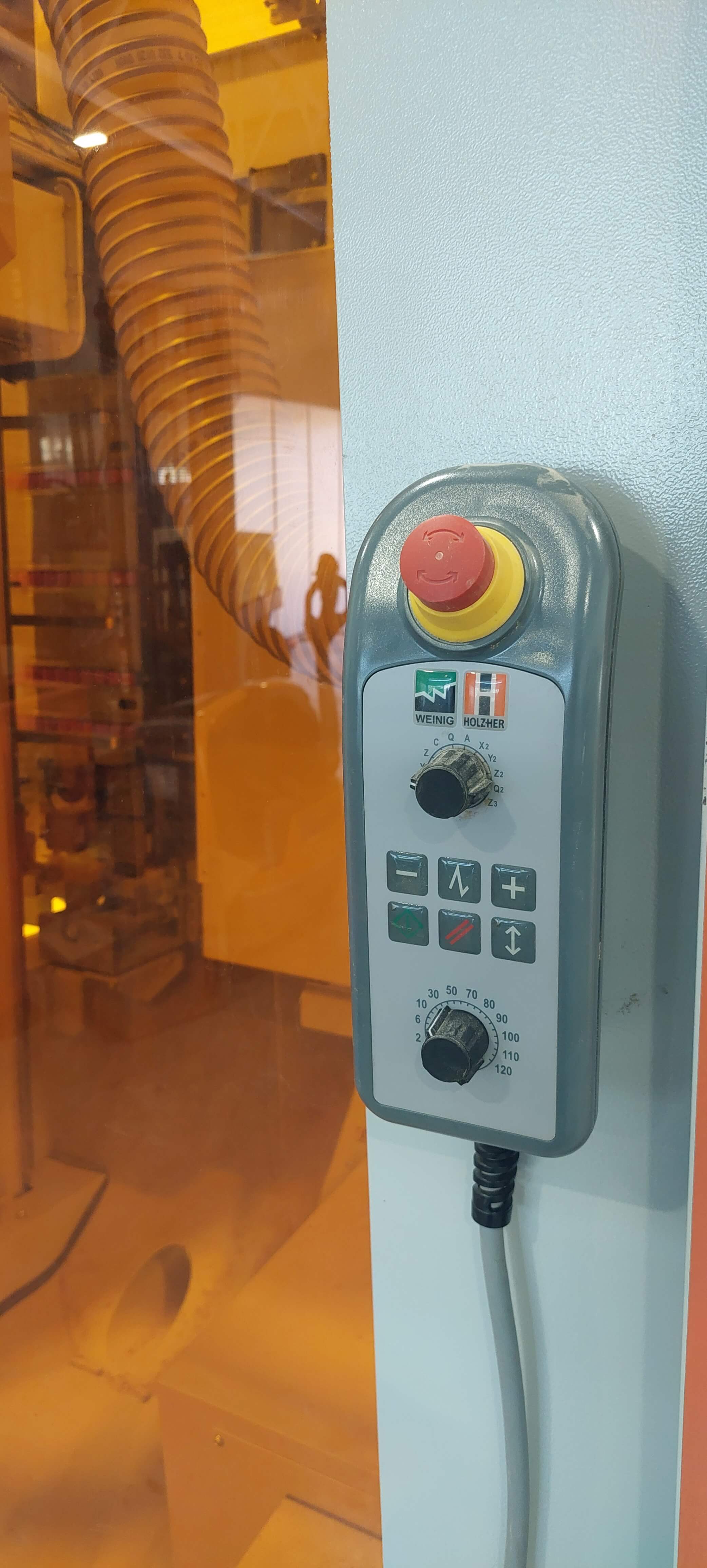

Kézi kezelőegység (Start/Stop, sebesség, reset, vész STOP)
Szünetmentes tápegység - USV
Az USV egy köztes áramtároló, ami pillanatnyi feszültségesés esetén (pl.: áramkimaradás esetén) a számítógép számára elegendő áramot biztosít ahhoz, hogy az üzemelő program rendeltetésszerűen befejezésre kerüljön.
CAMPUS V7 szoftver irodai verzió
Cabinet Control Base bútortervező szoftver (alapverzió)
Patronok / Szerszámfelfogatások:
4x Adapter fúróhoz (balos), Ø = 10 mm szárral
5x Adapter fúróhoz (jobbos), Ø = 10 mm szárral
